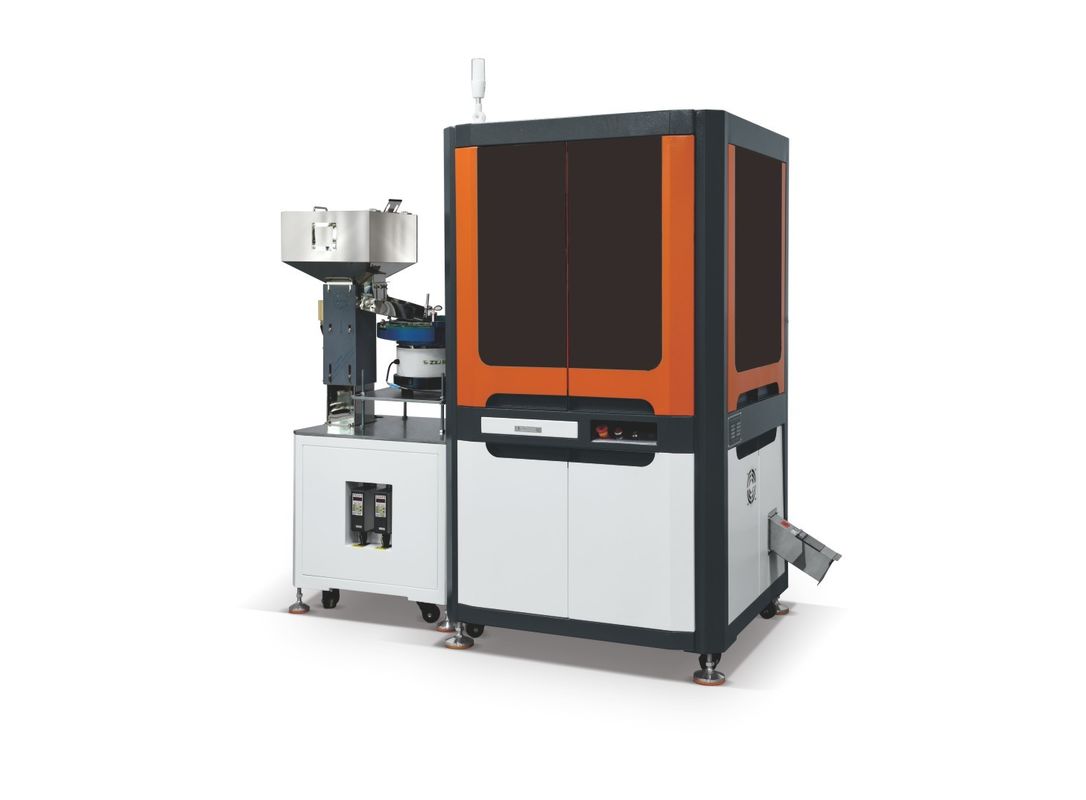

WirT একক গ্লাস টেবিল ভিজ্যুয়াল পরিদর্শন মেশিন চিত্র পরিমাপ সনাক্তকরণের জন্য

WirT একক গ্লাস টেবিল ভিজ্যুয়াল পরিদর্শন মেশিন চিত্র পরিমাপ সনাক্তকরণের জন্য

এটি শিল্প ক্যামেরা (যেমন সিসিডি ক্যামেরা বা সিএমওএস ক্যামেরা) এর মাধ্যমে পণ্যগুলির চিত্র অর্জন করে। এই ক্যামেরাগুলি আকার, আকার এবং রঙ সহ পণ্যের চেহারা সম্পর্কিত তথ্য ক্যাপচার করতে পারে,খুব উচ্চ ফ্রেম রেট এবং রেজোলিউশনেউদাহরণস্বরূপ, রাবারের অংশ উৎপাদনে, ক্যামেরাগুলি মাইক্রন স্তরের নির্ভুলতার সাথে সিল এবং প্লাগের মতো উপাদানগুলির পৃষ্ঠের চিত্রগুলি ক্যাপচার করতে পারে।যা পরিষ্কারভাবে রাবারের অংশের আকৃতি এবং অবস্থান দেখাতে পারে.

ওয়্যারটি- একক গ্লাস টেবিলের ভিজ্যুয়াল ইন্সপেকশন মেশিনের কাজের নীতি

পৃষ্ঠ নিয়ন্ত্রণ ব্যবস্থা

গ্লাস প্লেটের উপরে এবং নীচে দুটি ওয়ার্কস্টেশন মাউন্ট করা হয়েছে, যার প্রত্যেকটিতে একটি উচ্চ নির্ভুলতা রঙিন ক্যামেরা এবং একটি স্থির ফোকাস লেন্স রয়েছে।

ছবি তোলার অপ্টিমাইজেশান করার জন্য একটি স্বাধীনভাবে ডিজিটালভাবে নিয়ন্ত্রিত রঙের আলোকসজ্জা সিস্টেম রয়েছে।

এর প্রধান কাজ হল উপরের এবং নীচের পৃষ্ঠের কসমেটিক ত্রুটি সনাক্ত করা।

অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠ নিয়ন্ত্রণ ব্যবস্থা

এটিতে চারটি ২ মেগাপিক্সেলের রঙিন ক্যামেরা রয়েছে যা ৯০ ডিগ্রি কোণে বিতরণ করা হয়েছে। প্রতিটি ক্যামেরা একটি কম বিকৃতি লেন্স ব্যবহার করে।আরেকটি বৈশিষ্ট্য হল যে, উপরে এবং নীচে দুটি রঙের আলোকসজ্জা সিস্টেম রয়েছে।.

আলোক ব্যবস্থাটি ফটোগ্রাফিক ইমেজ অপ্টিমাইজ করার জন্য ডিজিটাল এবং স্বাধীনভাবে সামঞ্জস্য করা যেতে পারে।

পণ্যের বাইরের দিকে পৃষ্ঠের ত্রুটি সনাক্ত করার জন্য।

সরঞ্জাম WirT- একক গ্লাস টেবিল চাক্ষুষ পরিদর্শন মেশিনের সুবিধা

Wirt হল একটি অপটিক্যাল পরিদর্শন যন্ত্র যা বিশেষভাবে সিলিকন ওয়াটারপ্রুফ প্লাগের আকার এবং পৃষ্ঠের ত্রুটি সনাক্ত করতে তৈরি করা হয়েছে।এটা তার পরিদর্শন পরিসীমা মধ্যে উচ্চ নির্ভুলতা সঙ্গে বিভিন্ন আকারের জলরোধী প্লাগ পরিদর্শন করতে সক্ষমএই পণ্যগুলি উচ্চ নির্ভুলতা শিল্প ক্যামেরা ব্যবহার করে পরিদর্শন স্টেশনগুলির একটি সিরিজ দ্বারা ত্রুটিগুলির জন্য পরিদর্শন করা হয়।ক্যামেরা দ্বারা প্রাপ্ত চিত্রগুলি ডেটা ক্ষতি বা হস্তক্ষেপ ছাড়াই একটি রিয়েল-টাইম ইমেজ প্রসেসিং সিস্টেমের দ্বারা পরিচালিত কম্পিউটারে প্রেরণ করা হয়: অপারেটর ইন্টারফেসের মাধ্যমে, ব্যবহারকারী অপারেটিং সিস্টেমের সাথে একটি সহজ এবং স্বজ্ঞাত উপায়ে ইন্টারঅ্যাক্ট করতে পারেন। সনাক্তকরণ সিস্টেম স্থিতিশীল, নির্ভরযোগ্য এবং দক্ষ।

ইমেজ প্রক্রিয়াকরণের পর, পূর্ব নির্ধারিত পরিদর্শন মানদণ্ড অনুযায়ী সামঞ্জস্যপূর্ণ, মাত্রিকভাবে ত্রুটিপূর্ণ এবং প্রসাধনীভাবে ত্রুটিপূর্ণ বস্তুর জন্য বস্তুগুলি তিনটি ভিন্ন স্টোরেজ এলাকায় আমদানি করা হয়।বস্তুর পরিদর্শন পরামিতি দ্রুত এবং সহজ সেট করা হয়, সরঞ্জাম এবং ফিডিং ডিভাইস পরিষ্কার করা সহজ, এবং পরিদর্শন ফ্রিকোয়েন্সি উচ্চ।

WirT- একক গ্লাস টেবিল ভিজ্যুয়াল পরিদর্শন মেশিনের প্রযুক্তিগত পরামিতি

ডেন্ট-ডাবল গ্লাস টেবিল ভিজ্যুয়াল ইন্সপেকশন মেশিনের প্রয়োগ

ইলেকট্রনিক উপাদান, সুনির্দিষ্ট ইঞ্জেকশন মোল্ডিং, হার্ডওয়্যার সংযুক্তি,

সিলিং রিং,গাম সিলিকন,শিল্প সিলভার যোগাযোগ ইত্যাদি।

ডেনটি- ডাবল গ্লাস টেবিল শিল্প পণ্য জন্য চাক্ষুষ পরিদর্শন মেশিনের বৈশিষ্ট্য চিত্র
